Втулка LBS для использования на подъемном барабане с многослойной намоткой
Материал обрабатываемого изделияЖелобчатый барабан LBS решил проблему защемления каната в процессе намотки стального каната. Система желобов LBS обеспечивает плавную намотку стального каната, а нагрузка каждого слоя равномерно распределена, технология значительно продлевает срок службы стального каната, срок службы стального каната может быть более чем в 500%, снижает повреждение стального каната, повышает безопасность эксплуатации оборудования и снижает проблему остановки механического оборудования для замены каната.
Нейлоновый полимер,углеродистая сталь,легированная сталь, алюминий,все виды высокопрочной стали Q345, Q420, Q460, 20ГрМо,40ГрМо, 42ГрМо и т.д.
Технические параметры и применение:
| №: |
Диаметр проволоки (мм): |
Направление вращения Главный барабан |
диаметр (мм)
Главный барабан длина (мм) |
Применение |
1 |
| 8 10 13 |
Левое, |
Правое760 1146 |
763 |
Лебедка для нефтепромысловых работ, |
Буксировочная лебедка
Башенный кран
2 |
| 13 18 20 |
Левое, |
Правое760 1146 |
1144 |
Инженерная лебедка, |
Подъемная лебедка, Гусеничный кран
3 |
| 22 25 26 |
Левое,Правое |
730 |
1220 |
Нефтепромысловая установка, |
Каротажная лебедка
4 |
| 18 22 32 |
Левое, |
Правое760 1146 |
1240 |
Лебедка буровой установки, талевая система |
5 |
| 28 32 36 40 |
Левое, |
Правое760 1146 |
630 |
Вращающаяся лебедка буровой установки, |
Подъемное оборудование
6 |
| 26 28 32 45 |
Левое, |
Правое760 1146 |
1970 1765 |
Портовый кран, |
Морской кран,
Швартовочная лебедка......
|
1)
Диаметр стального каната или кабеля (мм)2) Диаметр барабана (мм)
3)
Длина барабана (мм)4)
Вместимость каната5) Материал барабана
6)
Максимальная рабочая нагрузка на канат или кабель7)
Тип ввода каната
8) Направление ввода стального каната или кабеля
9) Расстояние до неподвижного блока и положение между фланцами
10) Внешний диаметр фланцев
11) Чертеж барабана
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ, ПРЕДОСТАВЛЕННЫЕ ЗАКАЗЧИКОМ.doc
Продукт
преимущество1.

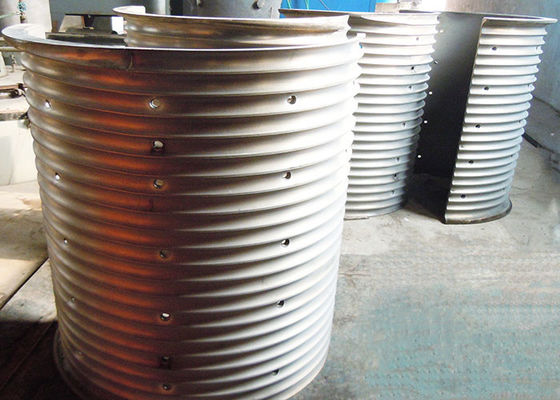

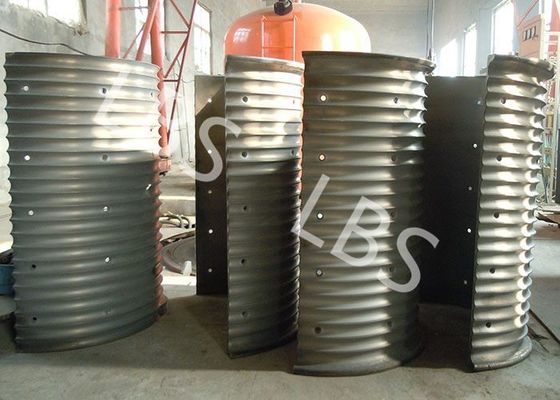

Разъемные втулки могут быть установлены на гладкие и нерифленые барабаны – подходят для модификации или замены барабана.2. Система разъемных втулок состоит из пары наружных оболочек, которые крепятся болтами или привариваются к гладкому барабану
.3.

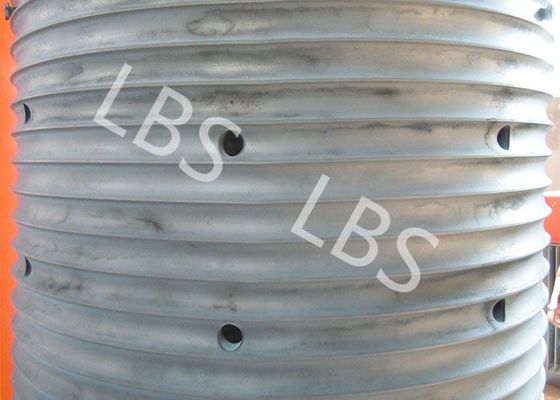

Разъемная втулка состоит из спирального и параллельного желобов.4. Конструкция желоба соответствует указанной структуре, диаметру и длине стального каната.
Продукт
преимущество:Желобчатый барабан LBS решил проблему защемления каната в процессе намотки стального каната. Система желобов LBS обеспечивает плавную намотку стального каната, а нагрузка каждого слоя равномерно распределена, технология значительно продлевает срок службы стального каната, срок службы стального каната может быть более чем в 500%, снижает повреждение стального каната, повышает безопасность эксплуатации оборудования и снижает проблему остановки механического оборудования для замены каната.
Применение продукта: 1. Морское машиностроение: лебедка, талевая система и подъемник для морских кранов2. Инженерное машиностроение: башенный кран, буровая установка3. Нефтяная промышленность: буровая установка, тракторный подъемник, нефтепромысловая установка, прицепная насосная установка с лебедкой и т.д.4. Подъемники: машина для очистки стен зданий, намоточная машина
5. Крановое машиностроение: мостовой подъемный кран, башенный кран......
