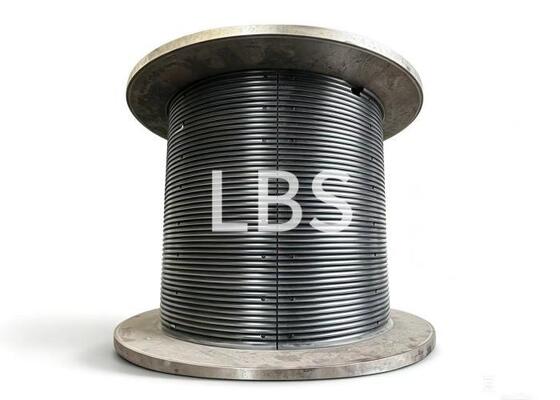

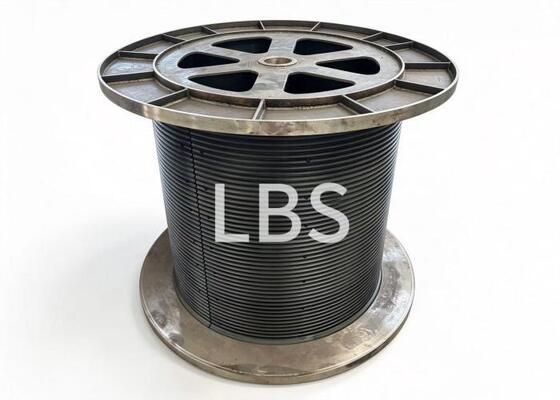

Разъемная двухвитковая канавочная втулка типа Lebus, двухсекционная разъемная оболочка для стального каната Φ22,5 мм

•  Описание

Данная разъемная втулка канавки типа Lebus изготовлена из высокоэффективного армированного нейлонового материала. Изделие сначала подвергается полной цельной механической обработке, затем разрезается на два независимых сегмента по линии разреза A-A, с зазором между сегментами, контролируемым в пределах 4 мм. Благодаря двухсекционной разъемной конструкции операторы могут устанавливать и заменять втулку непосредственно на барабане без демонтажа всей катушечной сборки, что значительно снижает сложность технического обслуживания и время простоя.

Используется двухвитковая канавка типа Lebus с правым направлением намотки, специально разработанная для тяговых канатов Φ22,5 мм. Диаметр канавки составляет 22,6 мм, а шаг укладки каната установлен на 22,4 мм. Переходный участок для намотки каната с первого слоя на второй расположен на линии сгиба, обеспечивая плавный и мягкий переход между слоями для предотвращения заклинивания, сдавливания, царапин и аномального износа каната. Все острые края и углы скруглены для устранения концентрации напряжений. Втулка надежно крепится к корпусу барабана винтами с внутренним шестигранником M8. Мы предоставляем комплексные услуги по нестандартной кастомизации для удовлетворения разнообразных эксплуатационных требований различных лебедочных систем.

• Параметры

• Преимущества

Изготовленная из высокопрочного конструкционного нейлона, эта канавочная втулка типа Lebus обладает выдающейся износостойкостью, низким коэффициентом трения, отличной амортизацией и коррозионной стойкостью. Она может эффективно изолировать металлический барабан и тяговый канат, значительно снижая износ каната и продлевая срок службы дорогостоящих стальных канатов.

Инновационная двухсекционная разъемная конструкция обеспечивает огромное удобство при сборке на месте, инспекции и периодической замене; нет необходимости поднимать или демонтировать весь барабан, что экономит трудозатраты и время строительства.

Прецизионно обработанные двухвитковые канавки типа Lebus гарантируют аккуратную многослойную намотку каната. Оптимизированная переходная кривая предотвращает перекрещивание и наложение витков каната, повышая стабильность тяговых операций.

Все края гладко скруглены для устранения острых заусенцев, которые могут повредить канаты. Помимо стандартных спецификаций, мы можем регулировать внешний диаметр, внутренний диаметр, длину оболочки, размеры канавки, направление намотки и размер фаски строго в соответствии с чертежами заказчика и параметрами рабочих условий.

• Применение

Являясь неотъемлемым компонентом лебедок, тяговых барабанов и подъемного оборудования, наша нейлоновая разъемная канавочная втулка типа Lebus широко применяется в различных отраслях промышленности.

Она подходит для строительной техники, включая аварийно-спасательные лебедки и оборудование для подъема материалов; используется в подземных и открытых горных работах для шахтных тяговых лебедок, подземных троллейных тяг и перемещения оборудования для горных выработок. Для морского и шельфового секторов она может быть установлена на палубные лебедки, вспомогательные тяговые системы на шельфе и оборудование для спасения на воде.

Кроме того, она отлично подходит для портовых терминалов, лесозаготовок, оборудования для тоннельного строительства, строительства железнодорожного транспорта и операций по экстренному спасению. В условиях тяжелых нагрузок, непрерывной тяги и сложных условий эксплуатации на открытом воздухе втулка обеспечивает стабильное направление укладки каната и надежную защиту тяговых канатов.
