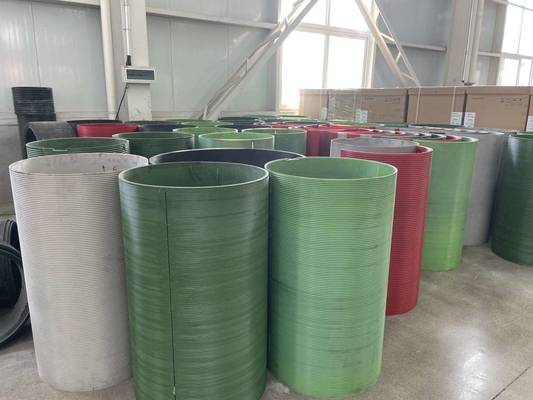

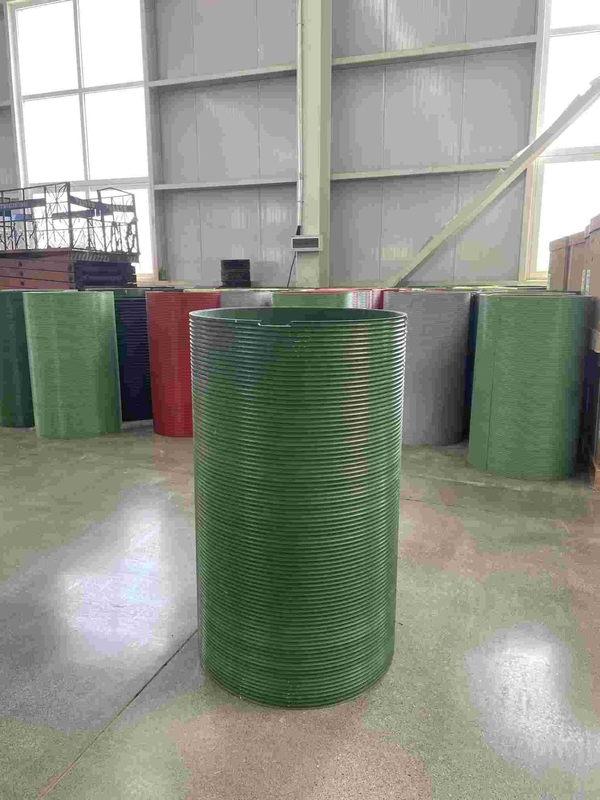

Нейлоновая втулка LBS для барабана для подъема троса или кабеля
Спецификации продукта:
Индивидуальный дизайн
1) Диаметр троса или кабеля (мм)
2) Диаметр барабана (мм)
3) Ширина между фланцами (мм)
4) Вместимость троса
5) Материал барабана
6) Максимальная рабочая нагрузка на трос или кабель
7) Направление ввода троса
8) Тип ввода троса
9) Расстояние до неподвижного шкива и положение между фланцами
10) Наружный диаметр фланцев
TECHNICAL PARAMETERS PROVIDED BY CUSTOMER.doc
LBS SPECIAL GROOVE DRUM WORKING CONDITIONS.doc
Обрабатывающее оборудование:
Обрабатывающий центр с ЧПУ
Обрабатываемый материал изделияТехнические параметры и применение:
Нейлоновый полимер,углеродистая сталь, легированная сталь, алюминий,все виды высокопрочной стали Q345, Q420, Q460, 20GrMo, 40GrMo, 42GrMo и т. д.
Применение продукта:
1. Нефтяная промышленность: буровая установка, нефтепромысловый тракторный подъемник, нефтепромысловая установка для капитального ремонта скважин, лебедка насосной установки на прицепе и т. д.
2. Инженерная техника: башенный кран, сваебойная машина
3. Крановое оборудование: мостовой подъемник, башенный кран
4. Судовое оборудование: морской нефтяной кран, лебедка и подъемник
5. Подъемник: машина для протирки стен зданий, намоточная машина

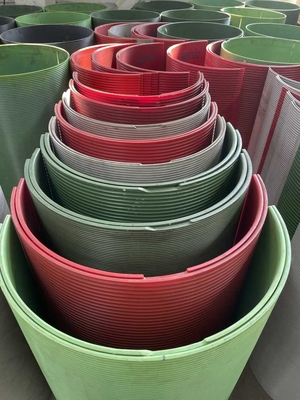

:Разрезная втулка для троса: разрезные втулки с канавками можно устанавливать на гладкие и без канавок барабаны – подходит
для модификации или замены барабана.Система разрезных втулок состоит из пары внешних оболочек, которые привинчиваются или привариваются к гладкому барабану
для обеспечения рисунка канавок. Разрезная втулка состоит из спиральной канавки и параллельной канавки, конструкция канавки соответствует указанной структуре, диаметру и длине троса.Преимущество продукта
:Продукт LBS Sleeve может помочь решить проблему защемления троса в процессе намотки троса. Система канавок LBS делает намотку троса плавной, а нагрузка каждого слоя равномерно распределенной, эта технология значительно продлевает срок службы троса, продлевает срок службы троса более чем на 500%, уменьшает повреждение троса, повышает безопасность работы оборудования и уменьшает проблему остановки механического оборудования для замены троса.Технические параметры и применение:
№:
Диаметр троса (мм):
Вращение |
направление |
Основной барабан
диаметр (мм) |
Длина основного барабана (мм) Применение |
1 |
13 |
Левосторонняя, |
Правосторонняя |
760 11461970 1765 |
Лебедка для капитального ремонта скважин, |
Буксирная лебедка |
2 13 18 |
Левосторонняя, |
Правосторонняя |
760 11461970 1765 |
Инженерная лебедка, |
Подъемная лебедка |
3 22 26 |
Левосторонняя, Правосторонняя |
730 |
1220 |
Нефтепромысловая установка для капитального ремонта скважин, |
Лебедка для каротажа |
4 18 22 32 |
Левосторонняя, |
Правосторонняя |
760 11461970 1765 |
Лебедка буровой установки, талевый канат |
5 |
28 32 36 |
Левосторонняя, |
Правосторонняя |
760 11461970 1765 |
Лебедка вращающейся буровой установки, |
Подъемное оборудование |
6 26 28 32 45 |
Левосторонняя, |
Правосторонняя |
760 11461970 1765 |
Морской кран, |
Морской кран, |
Швартовная лебедка ......
|
